Montage tube led T8 sur rampe tube néon T8

Partagez
avatar
john44

Masculin Nombre de messages : 953
Age : 37
Localisation : fresnay en retz
Loisirs : bas heu tout......
Date d'inscription : 14/04/2012

Montage tube led T8 sur rampe tube néon T8

Message par john44 le Sam 14 Déc 2013 - 13:57

Voila un petit sujet pour expliquer les grandes lignes sur ce montage tout simple  Smile

1) La rampe T8

En démo j ai pris une rampe simple 1x36w avec ballast et starter normale non étanche. Mais c est pareille.


Donc en premier on ouvre et on n y trouve donc le ballast, le starter et les douilles.



2) On démonte

Le but bas on enlève tout, ballast,starter ...
On garde juste les douilles. Smile





3)Cablage

On commence par un petit schéma de principe avec un interrupteur pris sur le net  Smile


et en photo

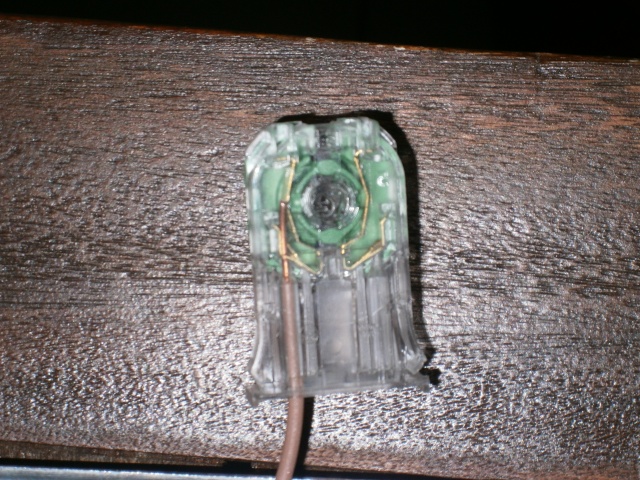

On prend du fils de diamètre 1.5 que l on vient brancher dans les douilles.


et ont fait pareille pour l autre Wink
Le premier fils de la première douille vient ce brancher sur la domino de la reglette en P(phase) et le deuxieme fils de la 2e douille sur le N(neutre)


3) On referme Smile




4) Essaie

On pose le tube et on branche sur la prise


Et voila ...



Alors attention

Toute réalisation ce fait bien sur hors tension..

Avec l utilisation des tubes led il faut faire attention lors de l achat qu ils soient ip44,65 si utilisation dans un capot ou rampe à ras de l aqua.(ouvert)
Du a la condensation ils risquent de pas tenir longtemps.(si pas ip44,65)
Si utilisation dans luminaire étanche avec couvercle étanche pas de soucis Wink (comme dans les garages,parking)
La forme du culot(ou ya les picots) car beaucoup sont ovale et les douilles étanches ne vont pas.
Si la carcasse du luminaire est métallique une mise à la terre est obligatoire.

Perso j ai pris du normale car dans ma batterie ils sont constamment aéré.


Dernière édition par john44 le Sam 14 Déc 2013 - 17:10, édité 3 fois
avatar
aquaric85
Membre d'Honneur
Membre d'Honneur

Masculin Nombre de messages : 2264
Age : 55
Localisation : Saint Etienne du bois, 85 Vendée
Loisirs : Aquariophilie, Basket, Hand et soirée entre amis
Date d'inscription : 04/11/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par aquaric85 le Sam 14 Déc 2013 - 14:09

Alors là, ça c'est du post !  10/10

Le local n'a qu'à bien se tenir ==> John arrive !

clem
Membre du club PP85
Membre du club PP85

Masculin Nombre de messages : 1235
Age : 117
Localisation : Notre Dame de Riez
Date d'inscription : 12/11/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par clem le Sam 14 Déc 2013 - 16:52

On en redemande des explications comme celle-ci!
avatar
john44

Masculin Nombre de messages : 953
Age : 37
Localisation : fresnay en retz
Loisirs : bas heu tout......
Date d'inscription : 14/04/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par john44 le Sam 14 Déc 2013 - 17:11

Merci Smile
avatar
Fishman
Admin & Président du club PP85
Admin & Président du club PP85

Masculin Nombre de messages : 5106
Age : 32
Localisation : Commequiers
Loisirs : L'aquario
Date d'inscription : 01/11/2007

Re: Montage tube led T8 sur rampe tube néon T8

Message par Fishman le Sam 14 Déc 2013 - 18:53

simple claire et précis

je valide Wink


_________________
Aquariophilement votre...
avatar
looping85
Membre équipe animation PP85

Masculin Nombre de messages : 1622
Age : 46
Localisation : la roche sur yon
Loisirs : paintball,aqua,la chasse au champignons
Date d'inscription : 05/03/2010

Re: Montage tube led T8 sur rampe tube néon T8

Message par looping85 le Sam 14 Déc 2013 - 19:18

tous simple mais très efficace
merci
avatar
john44

Masculin Nombre de messages : 953
Age : 37
Localisation : fresnay en retz
Loisirs : bas heu tout......
Date d'inscription : 14/04/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par john44 le Sam 14 Déc 2013 - 19:24

De rien, j en avais parler avec Eric ce matin sur boobook.
avatar
john44

Masculin Nombre de messages : 953
Age : 37
Localisation : fresnay en retz
Loisirs : bas heu tout......
Date d'inscription : 14/04/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par john44 le Sam 14 Déc 2013 - 22:44

J ai oublier , je rajoute de la gaine thermo au niveau des douilles Wink
avatar
aquaric85
Membre d'Honneur
Membre d'Honneur

Masculin Nombre de messages : 2264
Age : 55
Localisation : Saint Etienne du bois, 85 Vendée
Loisirs : Aquariophilie, Basket, Hand et soirée entre amis
Date d'inscription : 04/11/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par aquaric85 le Sam 14 Déc 2013 - 22:46

Ah ben voila et là tu fais comment ? photos ou pas !  Laughing
avatar
john44

Masculin Nombre de messages : 953
Age : 37
Localisation : fresnay en retz
Loisirs : bas heu tout......
Date d'inscription : 14/04/2012

Re: Montage tube led T8 sur rampe tube néon T8

Message par john44 le Sam 14 Déc 2013 - 22:51

la semaine pro lol
avatar
timeo85

Masculin Nombre de messages : 2517
Age : 39
Localisation : Péault 85320 (à coter de luçon)
Loisirs : Ma femme , mon fils , jeux vidéo, et met aqua.
Date d'inscription : 17/02/2013

Re: Montage tube led T8 sur rampe tube néon T8

Message par timeo85 le Mer 18 Déc 2013 - 21:47

ba photo on attend Razz
